یکی از  اصول مهم در  پروژه نظارتی تصویری انتخاب  آداپتور یا منبع مناسب برای تامین برق مورد نیاز دوربین های مداربسته می باشد.آداپتور ها در مدل های مختفلی در بازار ارائه می شوند که در حالت کلی به دو دسته صنعتی و لپ تاپی تقسیم بندی میشوند.

آداپتور ها یا منبع های تغذیه صنعتی اکثرا برای آمپرهای بالای5 آمپر (5و10و15و20و30 آمپر) ارائه میشوند و جنس بدنه آن های فلزی میباشد.

این آداپتورها را به عنوان آداپتور های مرکزی نیز میشناسند و قابلیت اتصال همزمان چند دوربین به خود را دارند.آداپتور های اصطلاحا لپ تاپی اکثرا دارای جنس بدنه پلاستیکی بوده و آمپر آنها زیر 5 (0.5 و 1و 2 و 5) آمپر  میباشند.

در نصب دوربین مداربسته از آداپتور های 2 آمپر  برای تامین یک عدد دوربین استفاده میگردد .

این آداپتورها در دو مدل دوسر سیم و یک سر سیم در بازار موجود است.

از آداپتورهای 5 آمپر بهتر است جهت تامین برق دستگاههای DVR  استفاده شود.

آداپتورهای با کیفیت عالی کیوپلاس(2.2)

آداپتور های باکیفیت تراست(1.8)

گاهی با انتخاب یک آداپتور بی کیفیت ممکن است, پروژه چند میلیونی را به چالش کشیده و اعتماد مشتری را از دست بدهیم.

انتخاب آداپتور بی کیفیت شاید  در ابتدا نصب  تاثیری زیادی در سیستم نداشته باشد

ولی به مرور زمان میتواند باعث ایجاد نویز و حتی سوختن برد دوربین مداربسته شود و هزینه بالایی را برای مصرف کننده در بر داشته باشد.

در این مقاله شش پارامتر اصلی برای بررسی یک آداپتور 2 آمپر را مورد بررسی قرار می دهیم.

آداپتورو منبع تغذیه

1- مقدار جریان خروجی آداپتور

در حالت کلی سه نوع جریان خروجی در آداپتور داریم:

1-1-جریان لحظه ای: این جریان مربوط به لحظه ابتدایی  اتصال آداپتور در دوربین است.

2-2-جریان IR : این جریان مربوط به حالتی است  که دوربین به حالت دید در شب می رود.

3-3-جریان پایدار: جریانی که به صورت متوسط در روز و شب از آداپتور کشیده می شود.

نکته ای که باید در این جا به آن اشاره کنیم این است که جریان آداپتور، نباید از  60درصد جریان نامی  آن کمتر باشد.

مثلا چنانچه یک آداپتور با خروجی 2 آمپر بصورت نامی داشته باشیم ,

جریان  اندازه گیری شده  در هر یک از سه حالت فوق نباید کمتر از 60 درصد مقدار نامی (نباید کمتر از 1.2 آمپر) باشد.

در غیر این صورت این آداپتور نامرغوب شناخته می شود.

2- جنس فیبر مدار چاپی

به طور کلی فیبر هایی که برای مدار چیپ استفاده میشود به دو دسته اصلی استخوانی و فایبر گلاس تقسیم میشوند. استخوانی ها کیفیت و قیمت پایین تری دارند فیبر فایبر گلاس از لحاظ حرارت و قدرت شکستگی در برابر گرما و سرما نسبت به فیبر استخوانی مقاوم تر بوده و به همان نسبت قیمت بالاتری هم دارد.

3-آی سی PWM

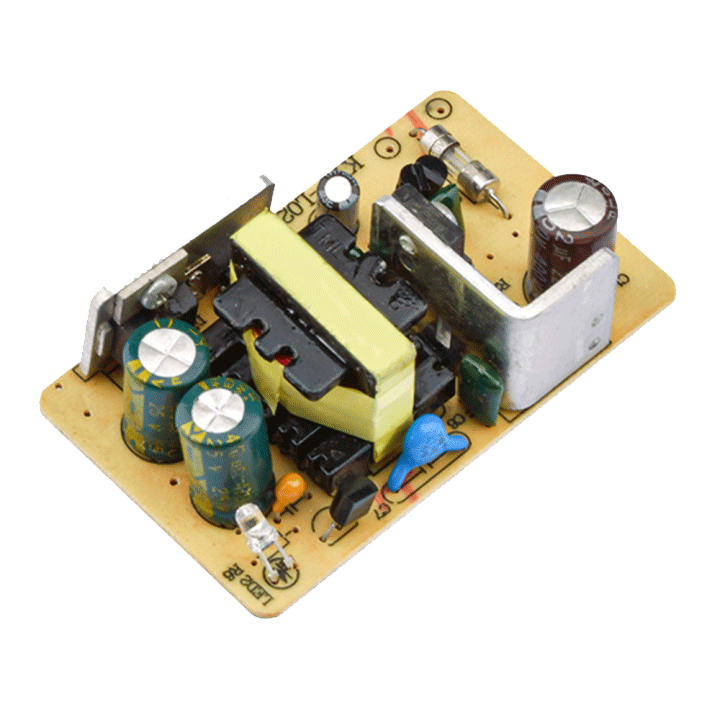

قلب تپنده هر آداپتور آی سی بکار رفته در آن است.هرچقدر آی سی PWM توان بالاتری داشته باشد قدرت جریان دهی و پایداری آن نیز بالاتر است. این IC  در دو توان 12 و 24 وات ارئه میگردد که طبق آنچه گفته شد مدل 24 وات آن جریان بالاتری ارائه میدهد.در تصویر زیر تعدادی ازIC های موجود در بازار جهت استفاده در منبع تغذیه ها را مشاهده میکنید.

4- فیلتر نوسانگیر

خازن های الکترولیتی به همراه فیلتر سلفی که در آداپتور ها استفاده میشود نقش صاف کننده ریپل های ایجاد شده را بر عهده دارند . در آداپتورهای معمولی اکثرا  از خازن 16 میکروفاراد و در آداپتور های با کیفیت از خازن 22 میکروفاراد استفاده میگردد. همچن در مدل های با کیفیت  در قسمت خروجی یک سلفی قرار میگیرد تا ریپل های موجود در ولتاژ DC هم گرفته شود .تاثیر این فیلتر در مواقعی که از آداپتور برای روش کردن میکروفن هم استفاده میشود به خوبی قابل مشاهده است.

5-قطع کن

در یک منبع تغذیه با کیفیت با استفاده از دیود شاتکی میتوان میزان جریان عبوری را کنترل کرد .به نحوی که چنانچه حریان از یک حد مشخص بالاتر رود جریان به صورت اتوماتیک قطع گردد.دیودهای شاتکی در دو مدل آمپر بالا و آمپر پایین در بازار موجود است.البته در گذشته بجای دیود شاتکی از مقاومت های کربنی هم استفاده میکردند.

6- جنس بدنه و کیس آداپتور

بیشتر کیس های آداپتور های 2 آمپر از جنس پلاستیک هستند منتها متریال به کار رفته در هر یک متفاوت است.هرچقدر جنس بدنه از مواد با کیفیت ساخته شده باشد پایداری آداپتور در برابر دما و همچنین نفوذ آب و گردخاک به داخل مدار الکترونیکی بیشتر است.نکته دیگری که در مورد کیس باید اشاره شود اینکه حتما کیس انتخابی, دارای ال ای دی نشان دهنده روشن یا خاموش بودن منبع تغذیه باشد تا در هنگام خدمات دوربین مداربسته سریعتر بتوان رفع عیب صورت گیرد.

7- گارانتی و خدمات پس از فروش

اصولا آداپتورهای با کیفیت دارای گارانتی معتبر می باشند و از آنجا در طراحی  این آداپتورها تمام مشخصه رعایت شده است , عمر بالایی هم دارند. یکی از بهترین آداپتور های 2 آمپر موجود و تولید داخل از برند CPLUS می باشد که تمام مشخصه فوق در آن لحاظ شده است و با گارانتی یکساله بی قید و شرطی که روی آن قرار دارد خیال مصرف کننده را از بابت کیفیت راحت میکند.
